線導水・面導水

土木 / 工法 / 補修・補強 / トンネルの補修・補強

トンネル覆工表面に線状、面状に発生している打継目地やひび割れからの漏水を専用の部材により集束して路面や歩道の排水設備に導く工法です。

【線導水工法】

【面導水工法】

①墨だし、ハツリ工
打継目地、ひび割れを挟んで墨だしを行い、カッターを入れ、あらかじめ定めた断面形状にハツリとります。

②導水材設置工
ハツリとったコンクリート溝に接着剤を塗布し、ここに導水材を設置します。

③表面仕上げ材塗布工
導水材設置後、表面にプライマーを塗布し、樹脂系仕上げ材で表面を平らにします。

④設置完了

①墨だし工
設置場所に墨だしを行います。(外側に取り付けるため、ハツリはしません)

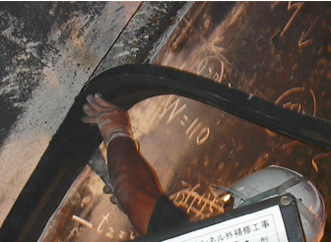

②導水材設置工
ステンレスアンカーを打設しながら、導水材を設置します。

③設置完了
