スターディフレーム工法

概要

スターディフレーム工法は、十字型にフレームを陸組し、クレーンなどでのり面上に敷設させ、連続のり枠構造体として機能させる工法です。

特長

  • 特徴1堅固な陸組十字フレームであり、補強材(鉄筋)が無くても斜面安定に寄与できます。
  • 特徴2平場組立てのため、組立て時間の大幅な短縮が可能です。
  • 特徴3必要箇所を限定した鉄筋組立てが可能です。

Type

Type01

土圧を考慮しない箇所。

Type01

Type02

固定点は存在しないが、外側へのたわみを考慮する場合。

Type02

Type03

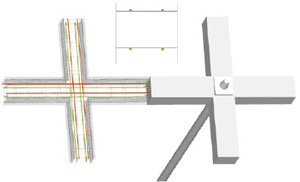

ロックボルトなどの固定点によって、梁に曲げ引っ張り応力が発生するため、引っ張り側に鉄筋が必要な場合。

Type03

Type04

従来通りの上下2段連続鉄筋を設置する場合。

Type04

スターディフレームの組立・敷設

スターディフレーム陸組

スターディフレーム陸組

スターディフレーム設置・配筋

スターディフレーム設置・配筋 スターディフレーム設置・配筋
